Módulo de amplificador de potência de RF de 50 Watt que cobre de 6 a 8GMHz para comunicação e medição de interferência de sinal
Marca:
PTC
Número do modelo:
PTC-A6080-50W
Local de Origem:
SHENZHEN CHINA
Certificação:
QS,CE
Quantidade mínima:
1 unidade
Preço:
Neg
Capacidade de fornecimento:
50.000/m
Prazo de entrega:
3-30 dias
Condições de pagamento:
Western Union, T/T, L/C, D/A, D/P
Embalagem padrão:
embalagem de papelão
Detalhes do produto
Destacar:
Módulo de amplificador de potência RF de 50 watts
,Amplificador de interferência de sinal de 6 a 8 GHz
,Módulo de amplificador de RF para medição de comunicação
Descrição do produto
Especificações e características pormenorizadas

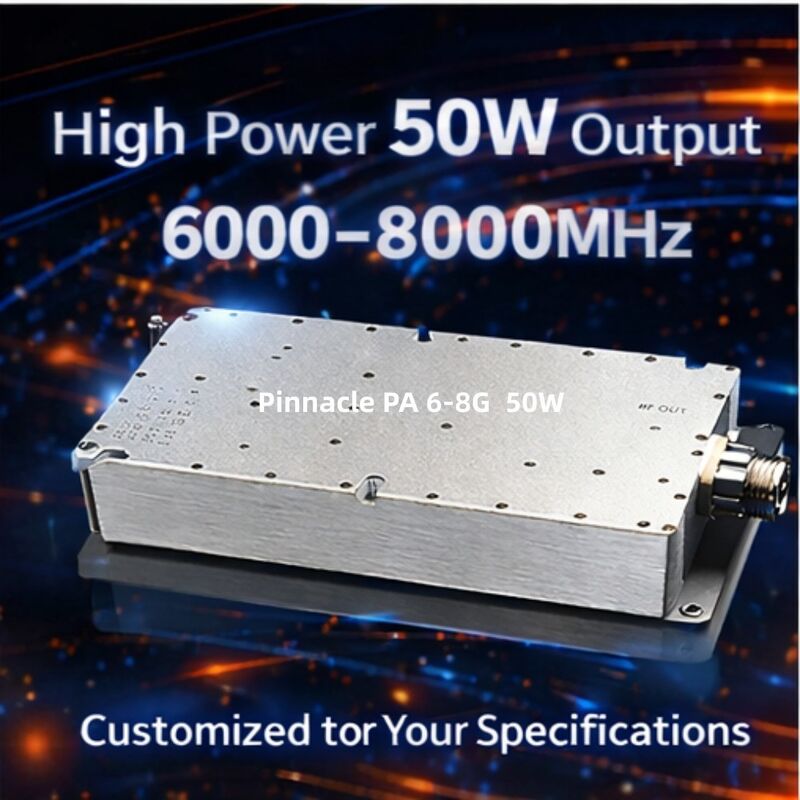

Módulo Amplificador de Potência RF - 50W, 6-8GHz
Módulo RF Profissional de 6-8GHz com potência de saída de 50W, projetado para aplicações de bloqueio de sinal, sistemas de comunicação e medição.
Visão Geral do Produto

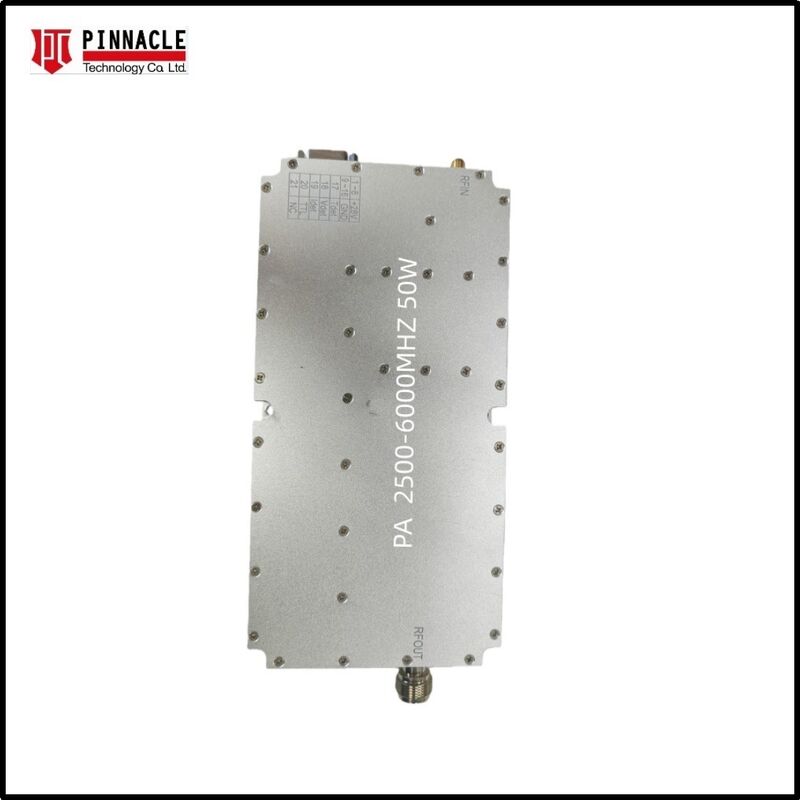

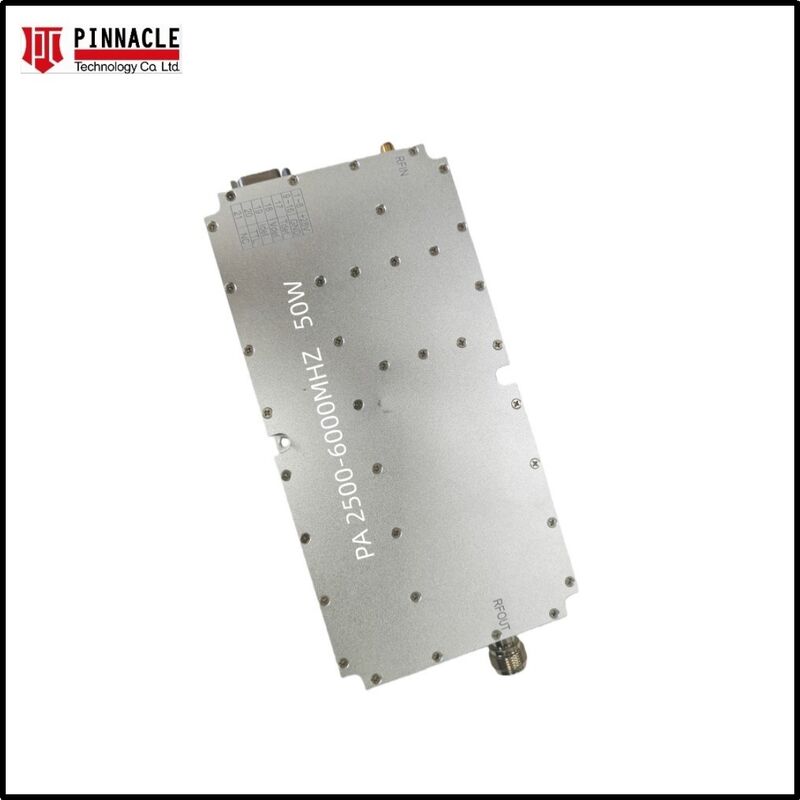

Este Módulo Amplificador de Potência RF de 6-8GHz fornece 50W de potência de saída sem a necessidade de uma fonte de sinal externa. Disponível em várias faixas de frequência, incluindo configurações de PA RF de 400-3000MHz, 2500-6000MHz e 6000-8000MHz.
Principais Características
- Desempenho Ultra-Wideband: Cobertura contínua de 400MHz a 3000MHz, eliminando a necessidade de múltiplos amplificadores de banda estreita
- Tecnologia GaN Avançada: Utiliza dispositivos de Nitreto de Gálio sobre Carboneto de Silício (GaN-on-SiC) de alta eficiência para densidade de potência e gerenciamento térmico superiores
- Proteção Integrada: Circuitos integrados para proteção contra sobretemperatura e proteção VSWR para evitar danos por reflexão de sinal
- Compacto e Robusto: Chassi de liga de alumínio usinado com precisão projetado para suportar ambientes industriais rigorosos e todos os ambientes relativos
- Personalizável: Faixa de frequência e potência de saída podem ser personalizadas de acordo com os requisitos do cliente
Aplicações
- Contramedidas Eletrônicas (ECM): Ideal para sistemas de bloqueio de sinal e interferência de espectro amplo
- Teste e Medição: Fonte de energia confiável de nível laboratorial para testes EMC e medições de antena
- Sistemas de Comunicação: Amplificador de alta potência para estações terrestres 5G, Wi-Fi 6 e satélite
- Sistemas de Radar: Aplicações de Pulso e CW (Onda Contínua) para detecção de radar moderna
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Faixa de Frequência | 6-8GHz |
| Potência de Saída (P_sat) | ≥50W |
| Ganho | ≥50dB |
| Planicidade do Ganho na Banda | ≤5.0dB |
| Corrente de Trabalho | ≤5.5A |
| Conector | SMA-Fêmea |
| Interface de Fonte de Alimentação e Controle | DB7W2 |
| Fonte de Alimentação VCC e Tensão Máxima | +28V, +32V |
| Dimensão | 180×90×25mm (excluindo conectores) |
| Peso Líquido | 1kg |
| Fio da Fonte de Alimentação | Fio Vermelho+Preto+Habilitação |
| Temperatura de Trabalho | -40℃ a +55℃ |
