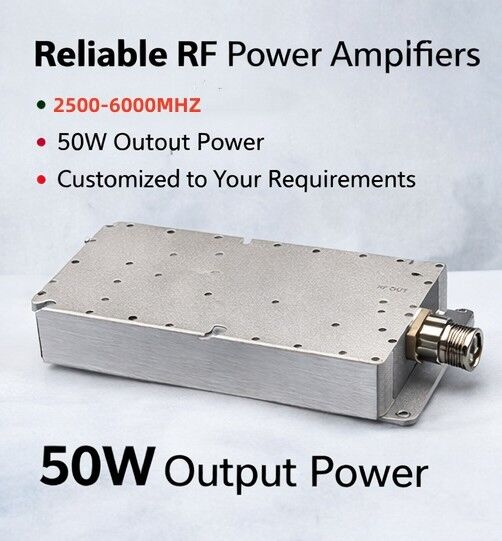

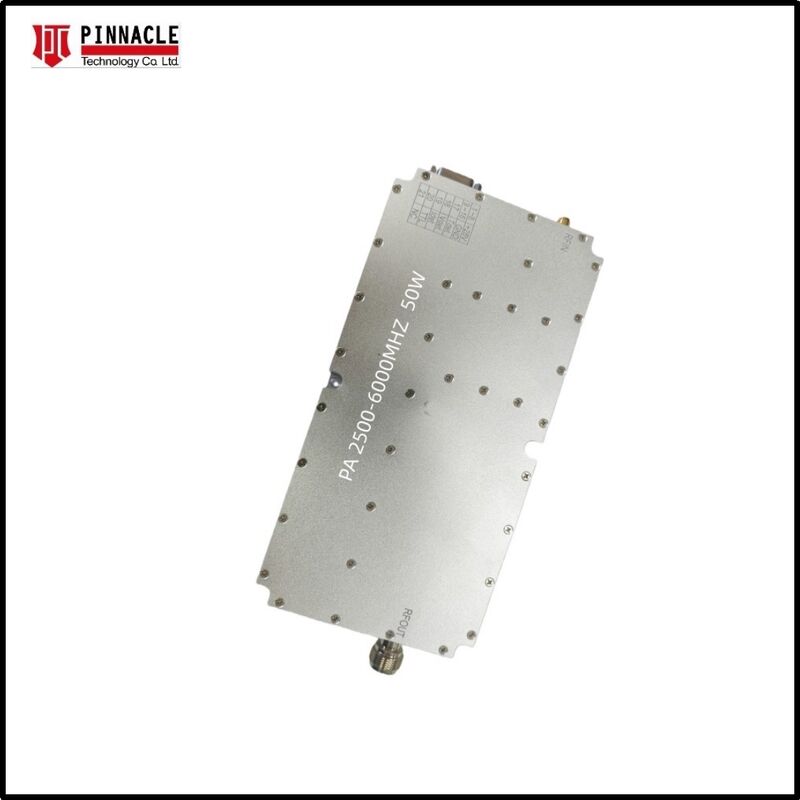

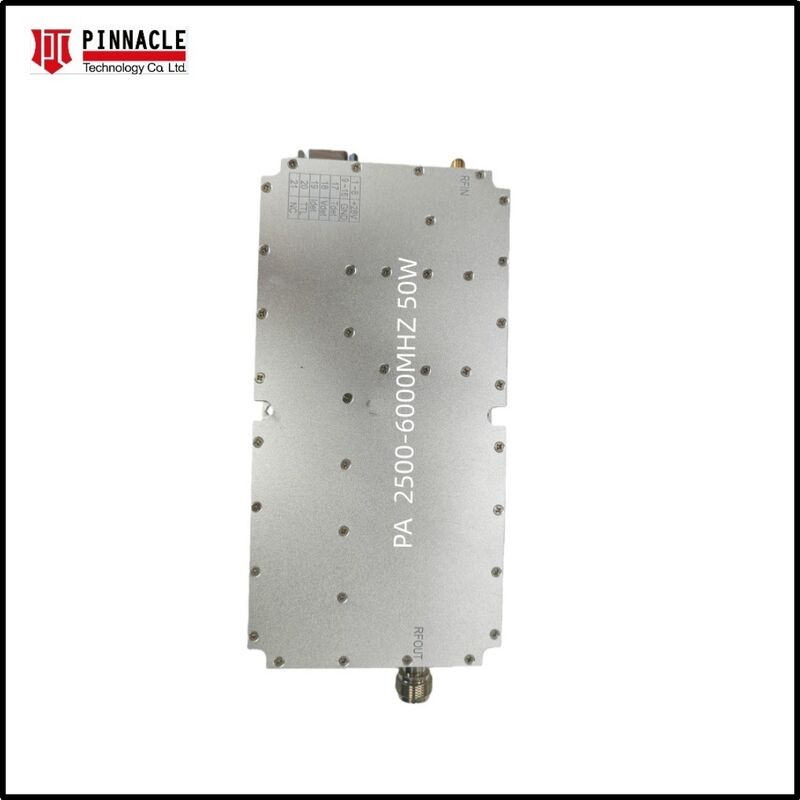

Módulo de amplificador de potência RF de banda larga ultra 2500 a 6000MHz Potência de saída de 50W Adequada para aplicações de sistemas de radar e satélite 5G WiFi 6
Marca:
PTC
Número do modelo:
PTC-A2560-50W
Local de Origem:
SHENZHEN CHINA
Certificação:
QS,CE
Quantidade mínima:
1 unidade
Preço:
Neg
Capacidade de fornecimento:
50.000/m
Prazo de entrega:
3-30 dias
Condições de pagamento:
Western Union, T/T, L/C, D/A, D/P
Embalagem padrão:
embalagem de papelão
Detalhes do produto
Destacar:
Módulo de amplificador de potência RF de banda ultra larga
,Amplificador de potência de RF de 50 W para 5G
,Amplificador de rádio por satélite WiFi 6
Descrição do produto
Especificações e características pormenorizadas
Módulo de amplificador de potência de banda ultra larga 2500 a 6000MHz Potência de saída de 50W
Este módulo de 2500-6000MHz RF é um módulo de amplificador de potência de 50W projetado para aplicações de sistemas 5G, WiFi 6, satélite e radar.
Características fundamentais
- Desempenho de banda ultra larga:Cobertura perfeita de 400 MHz a 3000 MHz, eliminando a necessidade de múltiplos amplificadores de banda estreita
- Tecnologia avançada de GaN:Utiliza dispositivos de nitreto de gálio em carburo de silício (GaN-on-SiC) de alta eficiência para densidade de energia superior e gerenciamento térmico
- Proteção integrada:Inclui circuitos integrados para proteção contra excesso de temperatura e proteção VSWR (Voltage Standing Wave Ratio) para evitar danos causados pela reflexão do sinal
- Compacto e robusto:Localizado num chassi de liga de alumínio de precisão, concebido para suportar ambientes industriais e todos os ambientes relativos.
- Personalizável:Faixa de frequência e saída podem ser personalizados por solicitação
Aplicações
- Contramedidas eletrónicas (ECM):Ideal para sistemas de interferência de amplo espectro e interferência de sinal
- Teste e medição:Uma fonte de energia de laboratório confiável para testes EMC e medições de antenas
- Sistemas de comunicação:Reforço de alta potência para estações terrestres 5G, Wi-Fi 6 e satélites
- Sistemas de radar:Aplicações de pulso e onda contínua (CW) para detecção de radar moderna
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Faixa de frequência | 2500-6000 MHz |
| Potência de saída (P_sat) | ≥ 50 W |
| Ganho | ≥ 50 dB |
| Ganhador de aplanura na banda | ≤ 5,0 dB |
| Corrente de trabalho | ≤ 5,5 A |
| Conector | SMA-mulher |
| Interface de alimentação e controlo | DB7W2 |
| Alimentação VCC e tensão máxima | +28V, +32V |
| Dimensão | 180 × 90 × 25 mm (excluindo os conectores) |
| Peso líquido | 1 kg |
| Fios de alimentação | Vermelho+Negro+Fio Ativado |
| Temperatura de funcionamento | -40°C a +55°C |
Você pode igualmente gostar
Amplificador RF de alta potência de 800 W 1200-1400 MHz com design montado em rack para aplicações industriais
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
Módulo de amplificador de alta potência de 50 W, de 810 GHz
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
400-3000MHZ Banda Larga Banda Amplificador de Potência RF 50W
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

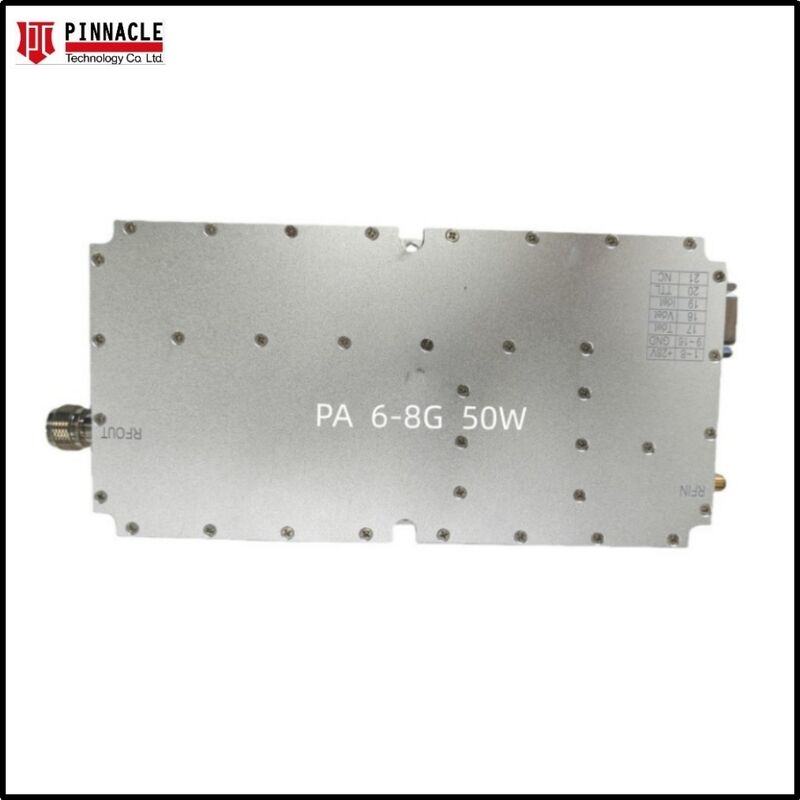

Módulo de amplificador de potência de RF de 50 Watt que cobre de 6 a 8GMHz para comunicação e medição de interferência de sinal
