400-3000MHZ Banda Larga Banda Amplificador de Potência RF 50W
Marca:
PTC
Número do modelo:
PTC-A4030-50W
Local de Origem:
SHENZHEN CHINA
Certificação:
QS,CE
Quantidade mínima:
1 unidade
Preço:
Neg
Capacidade de fornecimento:
50.000/m
Prazo de entrega:
3-30 dias
Condições de pagamento:
Western Union, T/T, L/C, D/A, D/P
Embalagem padrão:
embalagem de papelão
Detalhes do produto
Destacar:
Modulo de amplificador de potência de RF de 400-3000 MHz
,amplificador de faixa larga de 50W rf
,Módulo amplificador de potência de banda larga
Descrição do produto
Especificações e características pormenorizadas
Módulo Amplificador de Potência RF de Banda Larga 400-3000MHz 50W

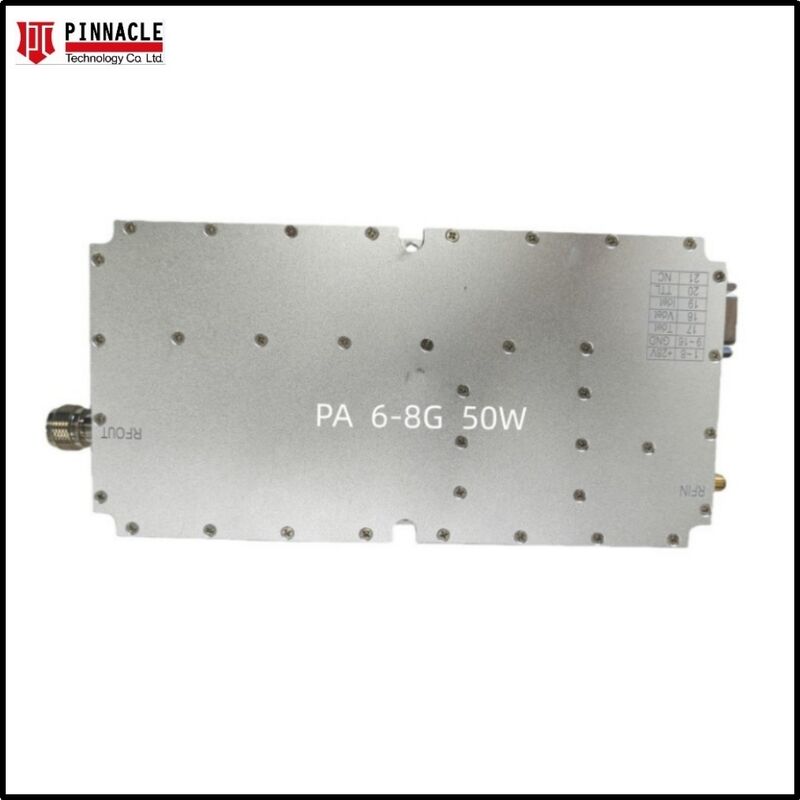

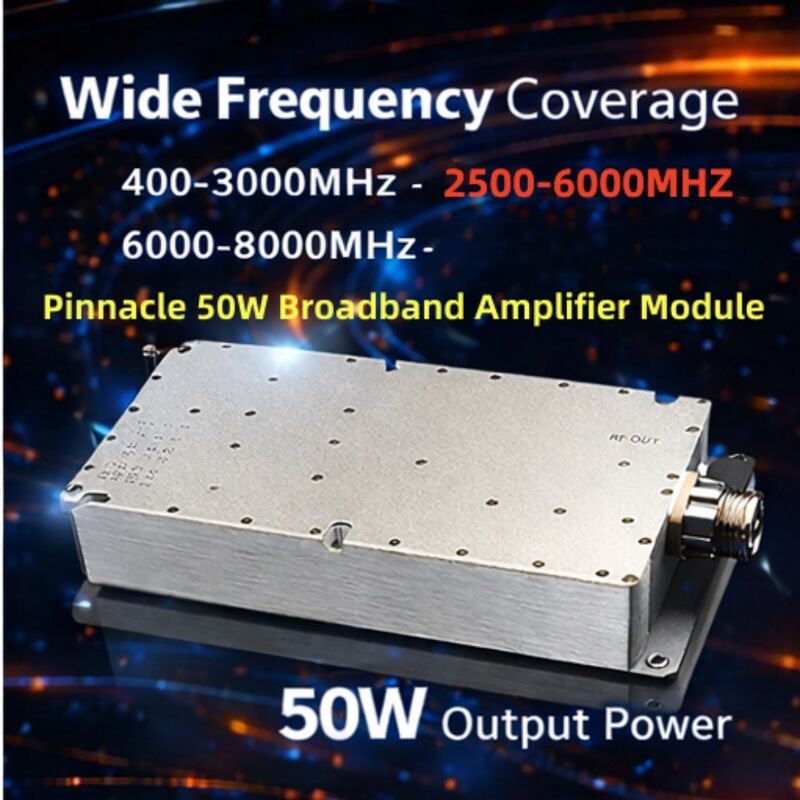

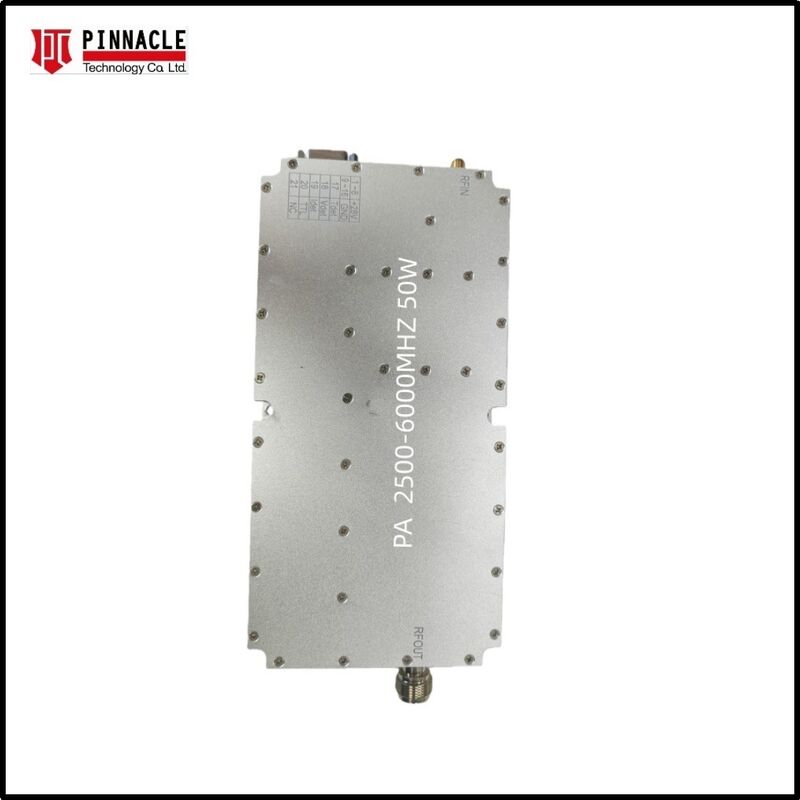

Este Módulo RF Amplificador de Potência 50W de 400-3000MHz é um módulo amplificador de potência sem fonte de sinal, entregando 50W de potência de saída. Disponível em múltiplas faixas de frequência, incluindo configurações de PA RF de 400-3000MHz, 2500-6000MHz e 6000-8000MHz.
Principais Características
Desempenho Ultra-Banda Larga
Cobertura contínua de 400MHz a 3000MHz, eliminando a necessidade de múltiplos amplificadores de banda estreita.
Tecnologia Avançada GaN
Utiliza dispositivos de Nitreto de Gálio sobre Carboneto de Silício (GaN-on-SiC) de alta eficiência para densidade de potência e gerenciamento térmico superiores.
Proteção Integrada
Inclui circuitos integrados para proteção contra sobretemperatura e proteção VSWR (Voltage Standing Wave Ratio) para evitar danos por reflexão de sinal.
Design Compacto e Robusto
Alojado em um chassi de liga de alumínio usinado com precisão, projetado para suportar ambientes industriais e relativos rigorosos.
Opções de Personalização
A faixa de frequência e a potência de saída podem ser personalizadas de acordo com requisitos específicos.
Aplicações
- Contramedidas Eletrônicas (ECM): Ideal para sistemas de bloqueio de sinal e interferência de espectro amplo
- Teste e Medição: Uma fonte de alimentação confiável de nível laboratorial para testes de EMC e medições de antena
- Sistemas de Comunicação: Booster de alta potência para estações terrestres 5G, Wi-Fi 6 e satélite
- Sistemas de Radar: Aplicações de pulso e CW (Onda Contínua) para detecção de radar moderna
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Faixa de Frequência | 400-3000MHz |
| Potência de Saída (P_sat) | ≥50W |
| Ganho | ≥50dB |
| Planicidade do Ganho na Banda | ≤5.0dB |
| Corrente de Trabalho | ≤5.5A |
| Conector | SMA-Fêmea |
| Interface de Alimentação e Controle | DB7W2 |
| Alimentação VCC e Tensão Máxima | +28V, +32V |
| Dimensão | 180×90×25mm (Não inclui conectores) |
| Peso Líquido | 1kg |
| Fio de Alimentação | Fio Vermelho+Preto+Habilitação |
| Temperatura de Trabalho | -40℃ a +55℃ |
