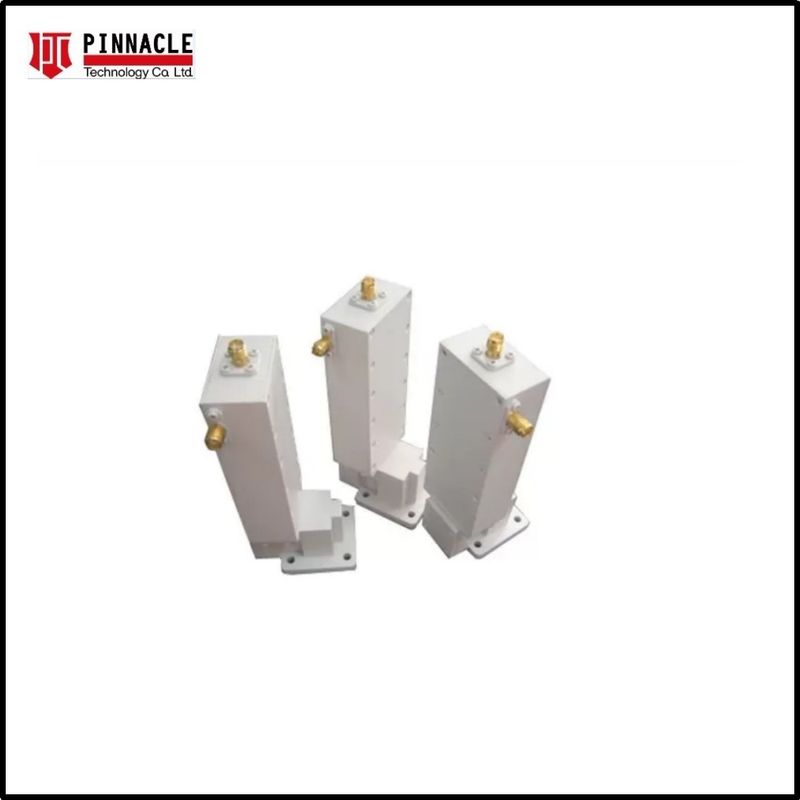

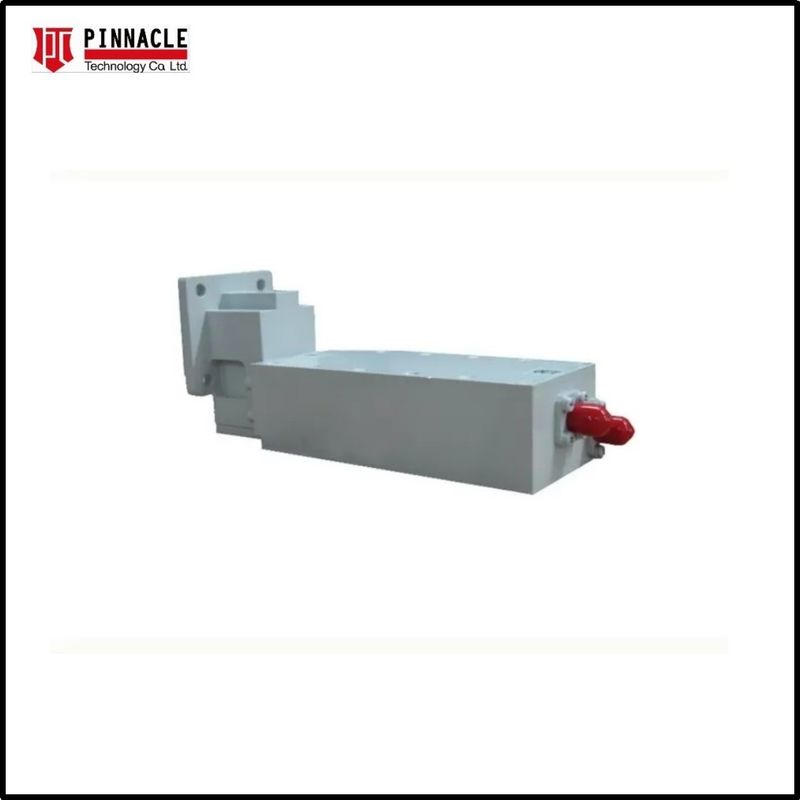

Modulo de amplificador de potência RF LNA vHF de baixo ruído 10GHz-12GHz KU Band
Marca:
PTC
Número do modelo:
ALP10
Local de Origem:
Shenzhen China
Certificação:
ISO 9000
Quantidade mínima:
1 conjunto
Preço:
Contact Us
Capacidade de fornecimento:
500000
Prazo de entrega:
10-20 dias
Condições de pagamento:
T/T, Western Union
Embalagem padrão:
Cartão
Detalhes do produto
Destacar:
Módulo de amplificador de potência RF de banda Ku
,Modulo de amplificador de potência LNA rf
,Módulo de amplificador de potência de 12 GHz vhf
Model NO.:
PTC-ALP10
Output Power:
40 50 60 dB para opção
Working Frequencies:
10-12Ghz personalizado
Working Voltage:
C.C. +12V
Descrição do produto
Especificações e características pormenorizadas
| - Não, não. | Ponto | Descrição | Min Máximo típico | Unidade |
| 1 | Faixa de frequência | Banda Ku | 10.95 11.7 11.7 12.2 12.2 12.75 10.95 12.75 |
GHz |
| 2 | Ganho | Selecionável | 40 60 | dB |
| 3 | Ganhar planura | Banda completa | +/-1 | dB |
| 4 | VSWR | Input Produção |
1.25:1 1.5:1 |
|
| 5 | Temperatura do ruído | 23°C | 75 90 100 | °K |
| 6 | Potência do ponto de compressão de 1 dB | ≥+10 | dBm | |
| 7 | Terceira ordem IMD | Dual-tone - 12 dBm | ≤ 51 | dBc |
| 8 | Ganhe estabilidade | 24 horas | +/- 0.5 | dB |
| 9 | Conector | Input Produção |
Guia de ondas N ou SMA |
|
| 10 | Sobrecarga de entrada | Sobrecarga 1min | 0 | dBm |
| 11 | Tensão de funcionamento | DC | +12 +15 | V |
| 12 | Temperatura de funcionamento | -40~+70 | °C |
Características:
1. Banda de frequência larga;
2. Baixo ruído de saída;
3. Baixo consumo de energia, alta linearidade;
4Processo de micro-montagem híbrida, pequeno tamanho, elevada estabilidade;
5- Ampla gama de temperaturas de funcionamento;
6. Disponível sob medida
Aplicações:
- Comunicação por satélite;
- Comunicação militar;
- Interferência de sinais de rádio;
- Contramedidas eletrónicas (ECM);
- Comunicações móveis;
- E assim por diante
