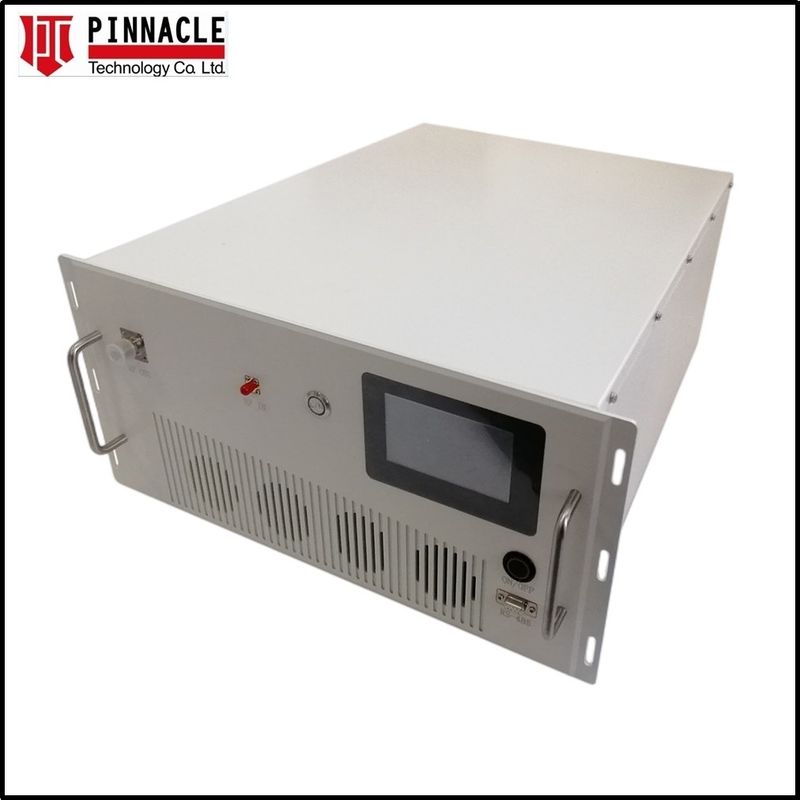

Parâmetro

Especificações

Notas

Faixa de frequência de funcionamento

1.0 - 2,0 GHz

Potência

120 Watt Min

CW

Potência de saída @ P1dB

Tipo de 100 Watt

CW

Ganho de energia

50 dB Min

Ganhador de potência

40,0 dB p-p Max

Potência de entrada constante

Perda de retorno de entrada / saída

10 dB Min

Relativo a 50 Ohm

Intermodulação de dois tons (IMD)

-30 dBc Tipo

40 dBm/Tono, Δ = 1 MHz

Harmonicas

-20 dBc Tipo

-15dBc @ 1GHz - em Pout nominal

Falsos

-60 dBc no máximo

Não-harmônicos

Tensão de funcionamento

28 VDC Nom

Consumo atual

28 Amp Max

Em Pout classificado

Proteção da potência máxima de entrada

+8 dBm

< 10 segundos sem danos

Protecção contra carga VSWR

5: 1

< 1 minuto a potência nominal

Ativar / Desactivar velocidade

5 μSec Max

Parâmetro

Especificações

Notas

Temperatura da caixa de funcionamento

-20 a +65 °C

Temperatura de armazenamento

-40 a +85 °C

Umidade relativa

5 a 95%

Não condensantes

Parâmetro

Especificações

Notas

Dimensões

300 x 400 x 60 mm

Com exclusão dos conectores

Peso

8.1 Kg.

Conectores RF para entrada/saída

Fêmea SMA/tipo N

Alimentação em corrente contínua / conector de interface

Hybrid 9-Pin D-Sub

9W4

Refrigeração

Dispensador de calor externo

Requer ar forçado

Pinhas

Função

Descrição

1

FWD

OPÇÃO 101 - Detecção da potência dianteira

2

VVA

OPÇÃO 103 - Atenuador de tensão variável

3

Sensor de corrente

Eu..._D@20mV/100mA Tipo

4

Sensor de tempo

V_T@10mV/°C + 500 mV Tipo

5

Desligamento

TTL

A1, A2

VDD

28VDC

A3, A4

GND

Terra
