Módulo de amplificador de potência RF montado em rack 5.6G-6G Certificado ISO9000
Marca:
PTC
Número do modelo:
HPA200W
Local de Origem:
Shenzhen China
Certificação:
ISO 9000
Quantidade mínima:
1 conjunto
Preço:
Contact Us
Capacidade de fornecimento:
500000
Prazo de entrega:
10-20 dias
Condições de pagamento:
T/T, Western Union
Embalagem padrão:
Cartão
Detalhes do produto
Destacar:
Módulo de amplificador de potência de rádio montado em rack
,Módulo de amplificador de potência ISO9000 rf
,Módulo de amplificador de rádio montado em rack
Model NO.:
PTC-HPA200W
Frequencies:
5.6-6GHz
Output Power:
200 W
Dimension:
620 x 480 x 53 mm
Class:
AB linear
Rack Size:
19'Equipamento padrão e 6U de altura
Descrição do produto
Especificações e características pormenorizadas
Modulo de amplificador de energia RF de alta potência de 200 W
O PTC-HPA200W é um amplificador de alta potência de estado sólido, personalizamos todos os amplificadores de acordo com o pedido de cada cliente, este modelo com largura de banda ultra larga e alta potência de saída para opção.Este modelo foi concebido com19' Standard Rack & 6U Altura.
Especificações elétricas:50, 25°C
| Parâmetro | Especificações | Notas | |||||
| Faixa de frequência de funcionamento | 5700-5800 MHz | ||||||
| Saída de energia @ saturação | 300 Tipo de Watt | CW | |||||
| Potência de saída @ P1dB | 200 Watt Min | ||||||
| Ganho de energia | 54 dB Min | Pin=0dBm para funcionamento normal | |||||
| Ganhador de potência | 1.5-2dB p-p Max | Potência de entrada constante | |||||
| Características do pulso | Largura | Função | PRF | ||||
| 100 nS | |||||||
| Perda de retorno de entrada | -10 dB no máximo | Relativo a 50 Ohm | |||||
| Intermodulação de dois tons (IMD) | -30 dBc Tipo | 44 dBm/Tono, = 1MHz | |||||
| Figura de ruído | < 20 dB | ||||||
| Harmonicas | < 25dBc Tipo | A potência de saída nominal | |||||
| Falsos | -60 dBc no máximo | Não-harmônicos | |||||
| Tensão de funcionamento | 100V-Ar condicionado | ||||||
| Consumo de energia | 1500 Watt Max | Em Pout classificado | |||||
| Proteção da potência de entrada | +20dBm máximo | < 10 segundos sem danos | |||||
| Protecção contra carga VSWR | 5: 1 Max | < 1 minuto a Pout nominal | |||||
Características ambientais |
|||||||
| Parâmetro | Especificações | Notas | |||||
| Temperatura ambiente de funcionamento | - 20para +55°C | ||||||
| Temperatura de armazenamento | -40 a +85 °C | ||||||
| Umidade relativa | 5 a 95% | Não condensantes | |||||
Especificações mecânicas |
|||||||
| Parâmetro | Especificações | Notas | |||||
| Dimensões W x H x D | 620 × 480 × 530 mm | 5U - Excluindo as alças | |||||
| Peso | 25 kg | ||||||

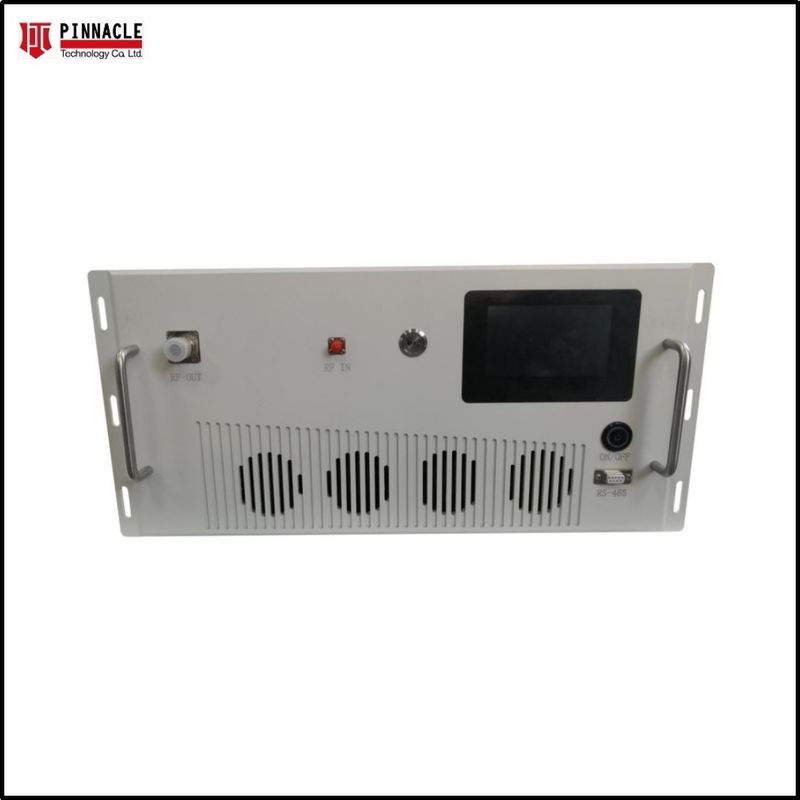

| Conectores de RF para dentro / fora | Tipo-N Fêmea | Painel dianteiro ou traseiro | |||||
| Energia AC / Interface | IEC 60320-C14 / 9-pin D-Sub | Ou equivalente | |||||

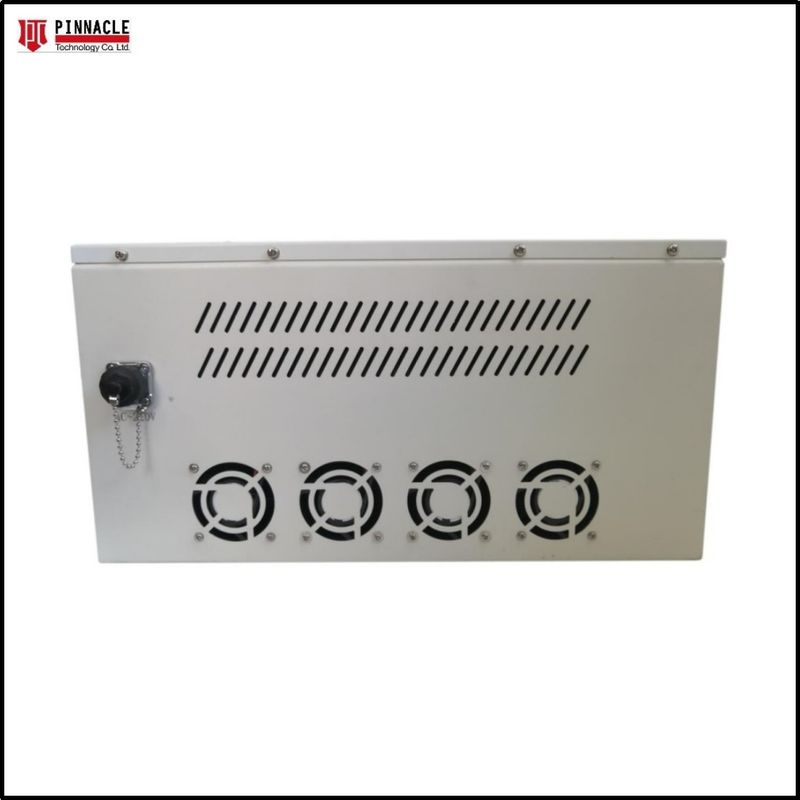

| Refrigeração | Construído em refrigeração de ventilador | Velocidade variável | |||||
| OcupaçãoMonitor digital e controlo: | Ethernet RJ-45 TCP/IP, RS422/485, USB | Opcional | |||||
| FWD, REV, VSWR, GAIN, ALC, V & I, TEMP | Interface GPIB opcional | Aplicação Bluetooth remota | |||||
Projeto linear de GaN da classe A/AB
Sistema montado num rack
Largura de banda instantânea
Adequado para aplicações de banda larga EMI/RFI, Lab, Comm e EW
Adequado para padrões de modulação de pulso e de canal único
Circuitos de protecção integrados
Alta fiabilidade e robustez para aplicações móveis
Controle do sistema suporta Ethernet Controle remoto de software
Ecrã táctil
1. PA:exibição de potência de saída de RF corrente;
2- Não.Definição e exibição do valor de atenuação actual
(0-30d)Bvariável);
3VSW:Mostrar a onda de saída permanente
Parâmetros domódulo;
4VSWR:Estado da onda em pé;
5. Tmp:Estado da temperatura do sistema;
6. OP: RF Status de potência de saída;
7. RF Output Control Switch:Preme o interruptor para ligar o interruptor e o interruptor mudou de cor azul, mudou de cor branca depois de pressionado novamente para desligar o interruptor;
8. Temp: exibir a temperatura do sistema atual;
2- Não.Definição e exibição do valor de atenuação actual
(0-30d)Bvariável);
3VSW:Mostrar a onda de saída permanente
Parâmetros domódulo;
4VSWR:Estado da onda em pé;
5. Tmp:Estado da temperatura do sistema;
6. OP: RF Status de potência de saída;
7. RF Output Control Switch:Preme o interruptor para ligar o interruptor e o interruptor mudou de cor azul, mudou de cor branca depois de pressionado novamente para desligar o interruptor;
8. Temp: exibir a temperatura do sistema atual;
Interface de entrada de valores ATT
Clique em [ATT] para exibir a interface acima, em seguida, digite o valor de ATT de 0 a 30 e clique em [confirmar].
