Detalhes do produto: |
|
O sistema de detecção e interferência de UAV/drone de baixa altitude foi concebido para monitorizar as atividades maliciosas potenciais de UAV/drone indesejadas.

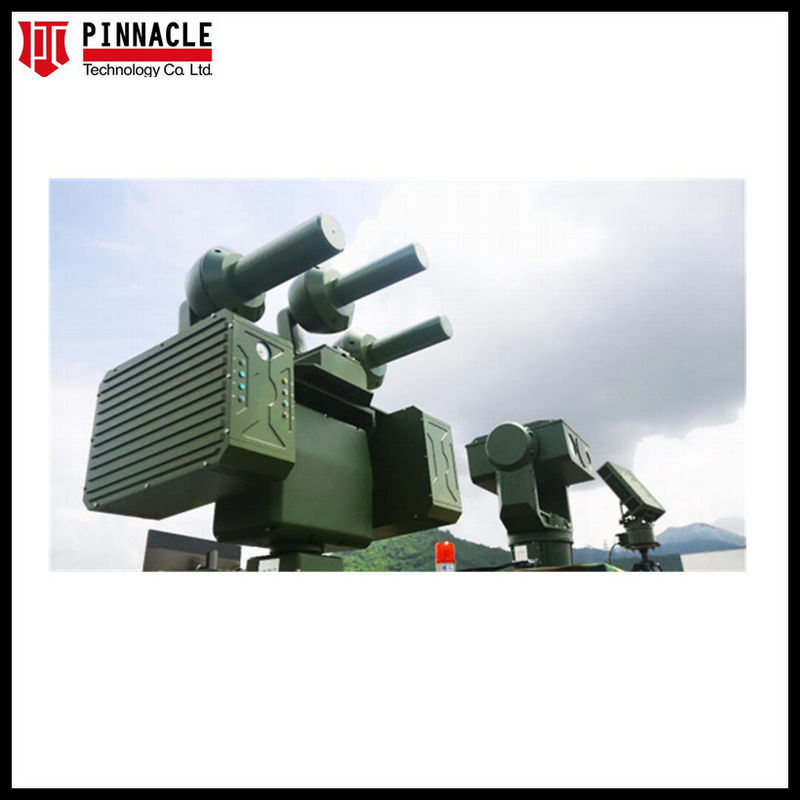

O sistema é um sistema de design modular avançado composto por radar de segurança, câmera de detecção de vídeo, detecção de rádio e módulo de interferência de RF. É rápido de implantar, fácil de manter e atualizar.Vários dispositivos podem ser conectados em rede para uma cobertura de segurança mais estreita e maior.
O sistema monitora o UAV / drones através de fusão de informações de sensores múltiplos e trabalho colaborativo,e realiza operações de interferência e pouso forçado no UAV / drones que entram na zona de defesa para garantir a segurança.
|
Características do sistema:
● Capacidade de detecção de alvos estáticos, utilizando a tecnologia patenteada de "detecção de alvos em primeiro plano no fundo do ruído de radar perto do solo",
O nosso sistema tem a capacidade de detectar alvos estacionários.
● Adaptando-se a contextos complexos, a utilização da tecnologia "identificação de UAV em cenários sem restrições" fornece um forte apoio para o uso do nosso
Os sistemas em diferentes cenários, especialmente em ambientes urbanos complexos onde o sistema ainda pode lidar com ele.
● Para o algoritmo de visão de máquina otimizado por drones, a tecnologia de rede neural usada para identificar os drones e os métodos de processamento
que não limitam os requisitos da cena têm uma maior adaptabilidade.
● Baixa radiação, a fim de se adaptar ao uso intensivo das pessoas na cidade, a versão compacta seleciona um pulso amplo, de baixa potência, totalmente sólido
radar com uma distância segura para o homem de menos de 2 metros e efetivamente detecta a distância para drones comerciais como a série DJI até 1 km
● Fusão multi-sensor flexível, o sistema é equipado com uma variedade de equipamentos de radar, detecção de rádio e optoeletrônicos para os utilizadores escolherem
melhorar eficazmente a detecção e a capacidade de detecção de alvos e reduzir a taxa de falsos alarmes, ao mesmo tempo em que atende a requisitos flexíveis e
métodos de utilização diversos.
● Adaptabilidade ao ambiente, o sistema considera plenamente as características climáticas das diferentes regiões e satisfaz os requisitos de
utilizar durante todo o dia.
● O sistema pode ser utilizado numa rede para se adaptar a diferentes locais e necessidades específicas dos utilizadores.
e esquemas de layout, e os utilizadores podem gerenciá-los no centro de gestão.
● A interface aberta do sistema pode ser ligada ao sistema de segurança existente do utilizador para obter uma gestão unificada
● O sistema com modo de operação de vários níveis de acordo com os requisitos do utilizador e grau de alerta de zona: Nível 1, sensor único confirma o alvo
Nível 2, dois sensores confirmam o alvo, depois interferência, nível 3, três sensores confirmam alvos, depois interferência.

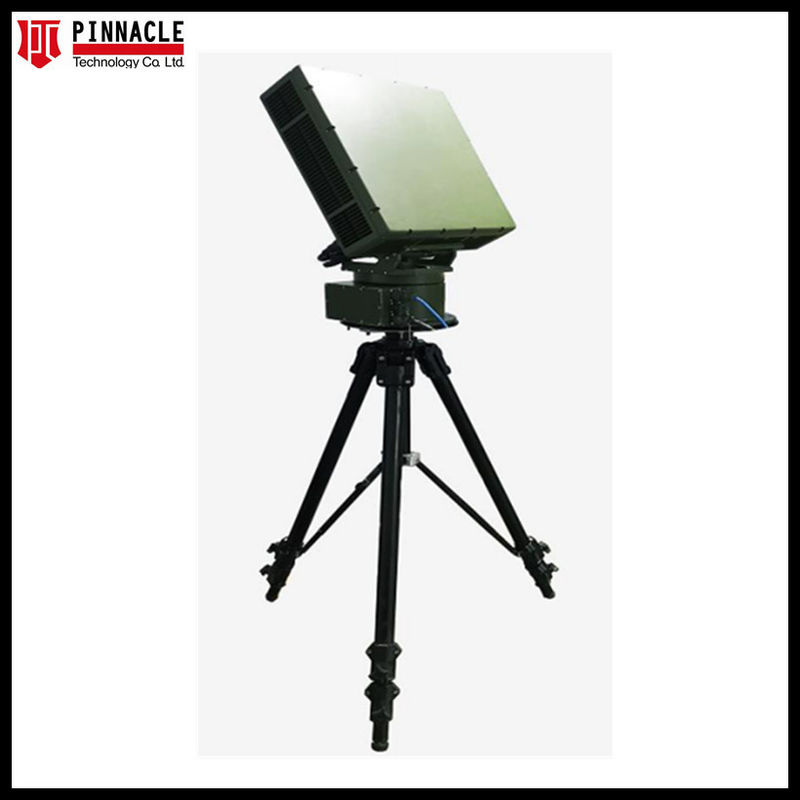

Parâmetros técnicos do radar:
| Ponto |
Índice |
| Sistema |
Arquivo de fase ativa 3D |
| Banda |
Banda Ku |
| Potência |
≤ 120w |
| Faixa de detecção |
Distância máxima: 3 km (RCS=0,01m2) |
| Alcance mínimo: 200 m |
| Resolução do intervalo |
≤ 10 m |
| Resolução do azimote |
30,6° |
| Precisão de azimote |
0.5° |
| Resolução de elevação |
3° |
| Precisão de elevação |
1° |
| Cobertura direcional |
Horizontal: 360°, (≤ 7 s) |
| Vertical: 42° |
| Faixa de digitalização |
Análise mecânica a 360° |
| Peso |
≤ 35 kg |
| Dimensão |
600 mm (H) x 420 mm (W) x 330 mm (L) |
| Fornecimento de energia |
DC 24V, 10A |
| Consumo de energia |
≤ 120 W |
| P.I. |
65 |

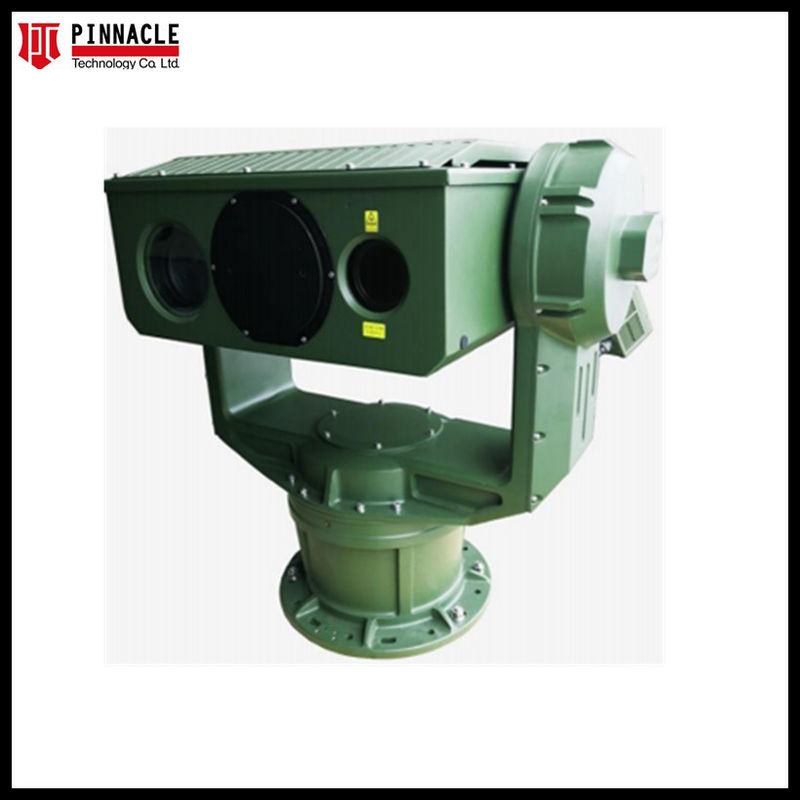

Parâmetros técnicos da câmara EQ:
| Dispositivo |
Ponto |
Índice |
| Câmara EO |
Resolução |
1080p |
| Pixel |
2 milhões |
| Iluminação |
≥ 0,0021ux |
| Distância focal |
22.5 ~ 755 mm,34x Óptico |
| Ângulo de visão |
Campo de visão horizontal: 0,54°~18,12° (wide-tele) |
| Campo de visão vertical: 0,41°~13,48° (wide-tele) |
| Intervalo de visualização |
Faixa de transmissão: 360° infinita |
| Distância de inclinação: -45°~+90° |
| Velocidade de rotação |
Velocidade ≤ 80°/s,Velocidade de inclinação ≤ 60°/s |
| Termal |
Sensor |
Sensor de plano focal não resfriado |
| Pixel |
384*288 |
| Banda de ondas infravermelhas |
8~14um |
| Distância focal |
31~155 mm |
| Ângulo de visão |
Campo de visão horizontal: 4,02°~19,9° (wide-tele) |
| Campo de visão vertical: 3,21°~15,9° (wide-tele) |
| Visão noturna a laser |
Fonte de luz a laser |
Laser infravermelho |
| Comprimento de onda |
810 nm |
| Potência |
15w |
| Sistema |
Distância de identificação e rastreamento de UAV |
Céu limpo:≤ 2,4 km |
| Visão noturna:≤ 1,2 km,Termal: ≤ 700 m |
| Tempo de identificação |
- Não.3S |
| P.I. |
66 |

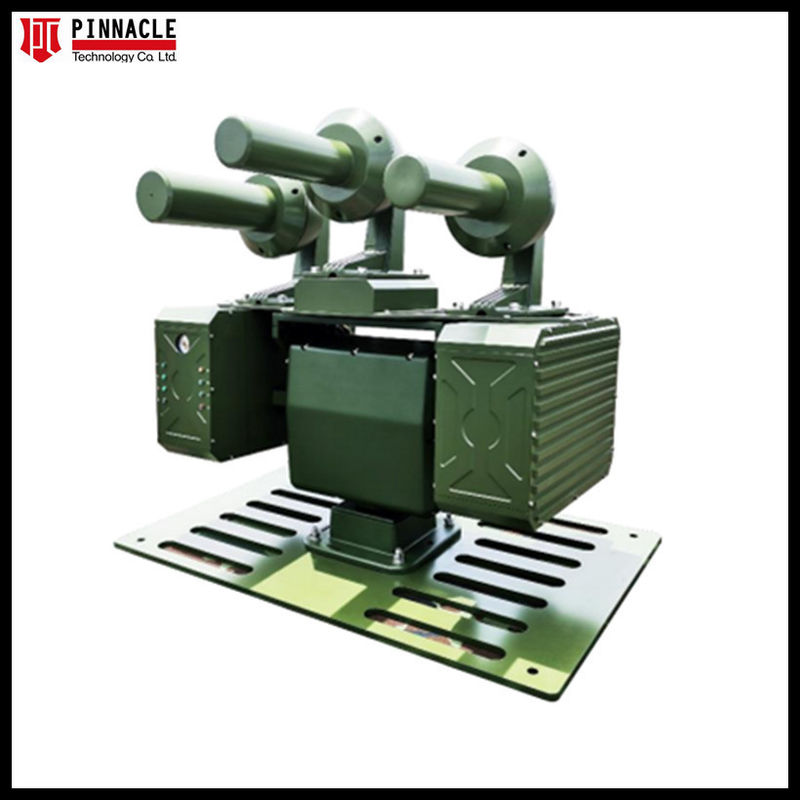

Módulo de interferência de RFsParâmetros:
| Canais não. |
Frequências |
RFPotência de saída+/-3dBm |
| 1 |
20-600 MHz |
50 W |
| 2 |
600-1400 MHz |
50 W |
| 3 |
1400-2200 MHz |
50 W |
| 4 |
2200-3000 MHz |
50 W |
| 5 |
3000-3800 MHz |
50 W |
| 6 |
3800-4600 MHz |
50 W |
| 7 |
4600-5400 MHz |
50 W |
| 8 |
5400-6200 MHz |
50 W |
| Total dos canais de trabalho |
8 canais |
| Potência de cada banda |
50 W |
| Potência total de saída |
400 W |
| Potência ajustável |
Cada banda de energia pode ser ajustável por software |
| Faixa de interferência |
500-2000m, a gama de interferência depende do ambiente local
factores e a distância entre o drone, controle remoto e Jammer
|
| Antenas |
Antenas Omni de alta potência integradas |
| Alvo de interferência. |
As frequências dos drones e as frequências do comando remoto de 20-6000 |
