Sistema anti-drone PTC-XD-PRO
O sistema anti-drone PTC-XD-PRO foi projetado especificamente para instalação permanente ao ar livre, integrando capacidades avançadas de detecção e interferência de UAV.Esta solução abrangente realiza simultaneamente a localização e posicionamento de direção multi-alvo, permitindo localização precisa e rastreamento da trajetória de ambos os UAVs alvo e seus pilotos.
Utilizando interferências de rádio sofisticadas e tecnologia de bloqueio de última geração, o sistema efetivamente corta a transmissão de vídeo dos UAV, controle remoto e ligações de navegação,Obrigar drones não autorizados a regressarem imediatamente à sua origem ou terraQuando integrado com equipamento de bloqueio opcional, fornece proteção completa do espaço aéreo a baixa altitude com capacidades de monitoramento aprimoradas para áreas seguras.
Aplicações
Ideal para segurança em baixa altitude em diversos cenários, incluindo proteção de eventos em larga escala, patrulhas de segurança pública, defesa de fronteiras, detalhes de proteção VIP, zonas militares,Instalações de energia e petroquímicaO sistema opera offline como uma unidade autônoma, oferece opções de implantação flexíveis e fornece capacidades de resposta rápida para atender a vários requisitos operacionais.
Especificações do sistema de detecção
Módulo de detecção passivo
| Parâmetro | Especificações |
|---|
| Modelo | PTC-UAV-D2C |
| Faixa de frequência | 100 MHz - 6 GHz |
| Faixa de detecção | 1 a 5 km |
| Sensibilidade de detecção | ≥ -95 dBm (25 kHz) |
| Orientação - Encontrar Precisão | Movimento ≤ 10°, flutuação ≤ 3° |
| Direcção Directividade | 360° Omnidireccional |
| Modulação suportada | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Detecção simultânea | ≥10 Drones |
| Frequências principais | 433 MHz (Custom), 910 MHz, 1.2 GHz (Custom), 1.4 GHz, 2.4 GHz, 5.2 GHz, 5.8 GHz |
| Altura de detecção | 0-1000 m |
| Precisão direcional | ≤ 1,0° (RMS) |
| Consumo de energia | 15W |
| Precisão de posicionamento | Drones ≤ 10 m, Pilotos ≤ 10 m |
| Tempo de detecção | ≤ 3 s |
| Tempo de Refrigeração | ≤ 3 s |
| Taxa de êxito da detecção | ≥ 97% |
| Temperatura de funcionamento | -40°C a +70°C |
| Fornecimento de energia | AC 110V-240V |
| Dimensões | Φ600 mm * H420 mm (± 2 mm) |
| Peso | 30 kg |
Modelos de drones compatíveis
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, drones Wi-Fi e drones DIY (transmissão de imagem analógica)
Capacidades de detecção
- Detecção e identificação de drones:Detecta e identifica a marca, modelo, frequência e especificações técnicas dos drones invasores
- Posicionamento do drone:Localiza drones da série DJI com dados de posição em tempo real, incluindo longitude, latitude, azimute, distância, velocidade e altitude
- Posicionamento do piloto:Rastreia as localizações dos pilotos de drones DJI (modelos Air, Mini, FPV, Avata) com dados de posição em tempo real
- Detecção de direcção do UAV:Suporta a detecção simultânea de direção para ≥ 3 alvos com exibição de azimute em tempo real em mapas eletrónicos
- Função RID:Recebe e decodifica informações de identificação remota para drones com capacidade de transmissão RID
- Análise do Espectro:Análise do espectro de 100 MHz-6 GHz com gráfico do espectro e visualização de cachoeiras
- Identificação única:Reconhece números de série únicos para drones da série DJI
- Contramedidas integradas:Inicia automaticamente a interferência após a identificação do drone
- Rastreamento de alvos múltiplos:Posicionamento e rastreamento simultâneos de vários drones com visualização da trajetória de voo
- Integração de API:Interface padrão para a integração de dados com sistemas de gestão
- Biblioteca Modelo WiFi:Detecção melhorada de drones com sinal WiFi
- Mapas eletrónicos:Suporta AMap, Baidu e Google (offline) mapeamento
- Projeto integrado:Instalação simplificada com arquitetura de sistema unificada
Características do sistema
- Alcance alargado:Detecção de direcção até 4 km em ambiente aberto
- Cobertura de frequência ampla:Capacidade de detecção de direção de UAV de 400 MHz-6 GHz
- Operação passiva:Sem emissões eletromagnéticas para uma operação respeitosa do ambiente
- Disponibilidade 24/7:Função contínua em condições eletromagnéticas complexas e climáticas adversas
- 360° Cobertura:Detecção abrangente em todo o espaço aéreo protegido
- Lista negra/branca:Distingue entre drones cooperativos e não cooperativos (modelos DJI)
- Alertas de intrusão:Alarmes sonoros e visuais na detecção de drones
- Trajetória de reprodução:Análise dos dados históricos de voo para avaliação da segurança
- Registros de detecção:Registro completo de números de série, modelos, frequências e dados multidimensionais de drones
- Visualização de dados:Análise estatística através de mapas de calor e gráficos de linhas
- Suporte para mapas múltiplosMudança de mapa eletrônico, incluindo Gaode, Bing, Baidu e Google offline
Sistema de bloqueio opcional
Especificações de bloqueio
| Canal | Faixa de frequência | Potência de saída | Flatitude da banda |
|---|
| CH1 | 900-930 MHz | 100 W | ±0,5 dB |
| CH2 | 1160-1300 MHz | 100 W | ±0,5 dB |
| CH3 | 1550-1610 MHz | 100 W | ±0,5 dB |
| CH4 | 2400-2480 MHz | 100 W | ±0,5 dB |
| CH5 | 5150-5250 MHz | 100 W | ±0,5 dB |
| CH6 | 5725-5850 MHz | 100 W | ±0,5 dB |
| CH7 | 400-450 MHz | 100 W | ±0,5 dB |
| CH8 | 1400-1440 MHz | 100 W | ±0,5 dB |
Detalhes do sistema de bloqueio
| Parâmetro | Especificações |
|---|
| Canais de trabalho | 8 Canais |
| Potência total de saída | 800 W |
| Potência de entrada | AC220V / AC110V / DC48V / DC24V |
| Classificação de impermeabilidade | IP65 |
| Temperatura de funcionamento | -30°C a +55°C |
| Dimensões | 500 * 450 * 235 mm |
| Peso líquido | Aproximadamente 35 kg |
| Opções de montagem | Instalação em parede (padrão), Instalação em poste (opcional) |
| Características de protecção | Proteção VSWR (desligamento automático quando VSWR > 5:1), proteção de temperatura (desligamento automático > 75°C, reinicialização a 55°C) |
| Calendário de funcionamento | Operação contínua 24 horas por dia, 7 dias por semana, 365 dias por semana |
| Construção | Casas metálicas com projeto à prova de vandalismo |

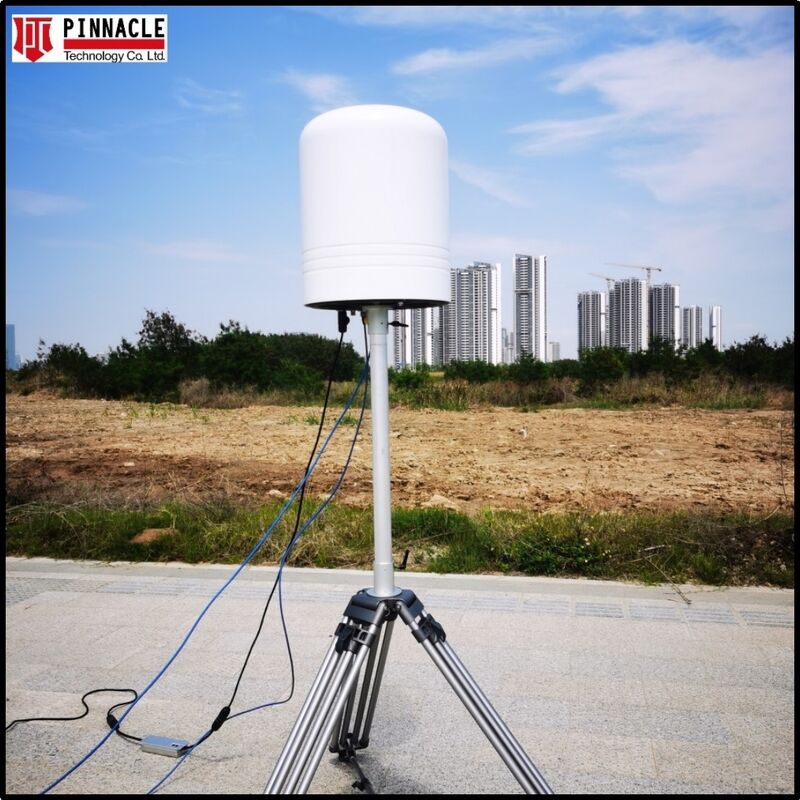

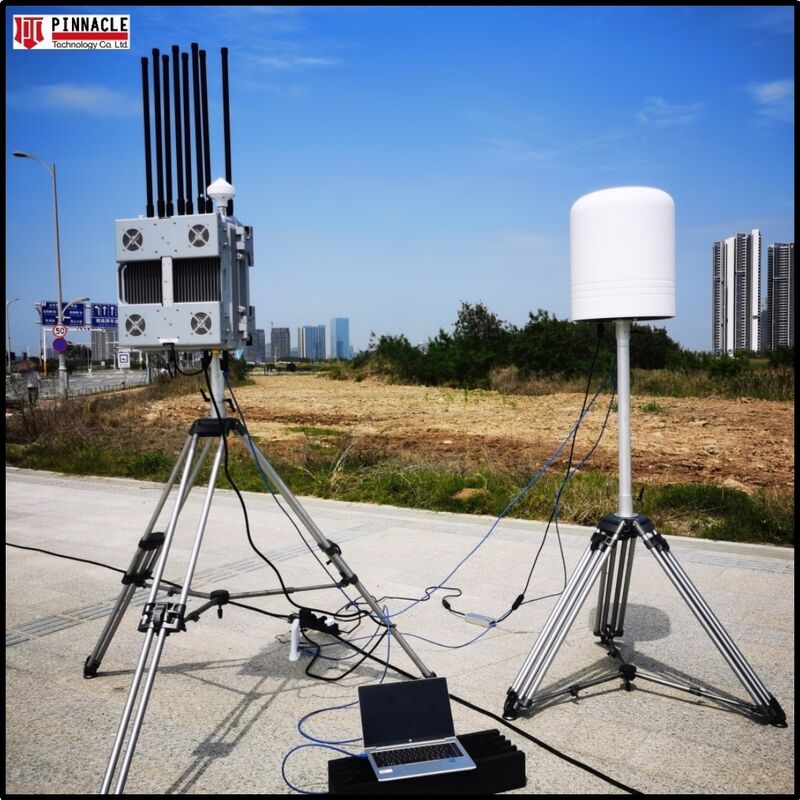

Imagens do produto
Nota:Todas as frequências de trabalho podem ser personalizadas de acordo com os requisitos operacionais específicos.
